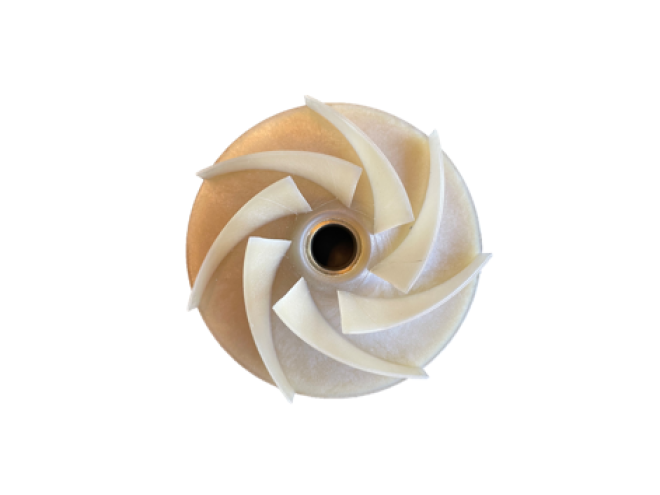

Spritzguss von Laufrädern mit komplexer Geometrie

Zunächst wird geschmolzener Kunststoff in eine Werkzeuge gespritzt, die auf die dreidimensionale Blattstruktur des Laufrads ausgelegt ist. Das Werkzeug muss sowohl dünne als auch dickere Abschnitte bewältigen können und sicherstellen, dass die Schmelze den gesamten Bereich erreicht, bevor sie zu erstarren beginnt.

Während der Füllphase werden die Einspritzgeschwindigkeit und der Druck geregelt, um einen gleichmäßigen Fluss durch die gekrümmten Kanäle des Flügels zu gewährleisten. Anschließend folgt eine kontrollierte Abkühlphase, in der die Form des Teils vor dem Entformen stabilisiert wird.

Das Verfahren erfordert eine genaue Steuerung von Temperatur, Druckprofil und Zykluszeit, um sicherzustellen, dass jedes Laufrad gemäß der definierten Geometrie geformt wird.

Um Laufräder mit komplexer Geometrie zu gießen, müssen mehrere technische Parameter aufeinander abgestimmt sein und zusammenwirken.

Die Wahl des Kunststoffmaterials richtet sich nach den Anforderungen an Festigkeit, Temperaturbeständigkeit und chemische Beständigkeit, aber auch nach den Fließeigenschaften des Materials. Da Laufräder häufig dünne, gewundene Schaufeln aufweisen, muss die Schmelze in der Lage sein, die Form auszufüllen, ohne dass dabei innere Fehler entstehen.

Das Werkzeug muss so konstruiert sein, dass es die dreidimensionale Struktur des Laufrads exakt wiedergibt. Dazu gehören die Berücksichtigung der Verwindung der Schaufeln, der Mittellochbohrung und etwaiger Verstärkungen sowie die korrekte Anordnung der Anguss- und Kühlkanäle.

Eine ungleichmäßige Kühlung kann zu Verformungen oder Unwuchten am Teil führen. Daher wird der Kühlvorgang so optimiert, dass das Laufrad nach dem Entformen seine vorgesehene Form beibehält.

Wenn Prozess und Werkzeuge an komplexe Geometrien angepasst sind, lassen sich bei der Herstellung von spritzgegossenen Laufrädern mehrere wichtige Ergebnisse erzielen.

Bei sorgfältiger Planung und unter Einsatz der richtigen Verfahren ermöglicht das Spritzgießen eine exakte Wiedergabe der Geometrie der Schaufeln, und die Zentrierung der Nabe stellt sicher, dass das Laufrad alle Anforderungen hinsichtlich Abmessungen und Maßen erfüllt.

Ein kontrollierter Prozess gewährleistet eine gleichbleibende Produktion, bei der jedes Teil die gleichen festgelegten Maße und Eigenschaften aufweist.

Durch die Auswahl von Werkstoffen mit den richtigen mechanischen Eigenschaften erhält man Laufräder, die ihre Festigkeit und Funktionsfähigkeit auch unter hoher Belastung in Pumpen- und Lüftersystemen beibehalten.
